Мониторинг каналов связи на основе
измеряемых показателей
Система КМУТ измеряет доступность и параметры качества услуг связи по передаче данных, анализирует структуру трафика и фиксирует отклонения от заданных требований.
Система КМУТ измеряет доступность
и параметры качества услуг связи
по передаче данных, анализирует структуру трафика и фиксирует отклонения от заданных требований.
и параметры качества услуг связи
по передаче данных, анализирует структуру трафика и фиксирует отклонения от заданных требований.
Что представляет собой мониторинг каналов связи
Система КМУТ может применяться для измерения, оценки и анализа услуг связи по передаче данных в IP-сетях. Измерения выполняются между Зондами КМУТ, а также между Зондами КМУТ и серверами сбора данных.
Система КМУТ может применяться для измерения, оценки и анализа услуг связи по передаче данных
в IP-сетях. Контроль выполняется между Зондами КМУТ, а также между Зондами КМУТ
и серверами сбора данных.
в IP-сетях. Контроль выполняется между Зондами КМУТ, а также между Зондами КМУТ
и серверами сбора данных.
При проведении измерений формируется тестовый трафик, который передаётся через действующие соединения без воздействия на пользовательский трафик. Результаты поступают на серверы центрального узла, сохраняются, обрабатываются и отображаются в интерфейсе Системы КМУТ.
При проведении измерений формируется тестовый трафик, который передаётся через действующие соединения
без воздействия
на пользовательский трафик. Результаты поступают на серверы центрального узла, сохраняются, обрабатываются и отображаются в интерфейсе Системы КМУТ.
без воздействия
на пользовательский трафик. Результаты поступают на серверы центрального узла, сохраняются, обрабатываются и отображаются в интерфейсе Системы КМУТ.
Система КМУТ обеспечивает регистрацию времени проведения измерений Зондами КМУТ и привязку системной шкалы времени Системы КМУТ к национальной шкале времени Российской Федерации UTC (SU), что позволяет получать метрологически обеспеченные измерения, соответствующие требованиям ПП 683.
При использовании аттестованных средств измерений и соблюдении установленной методики результаты могут быть метрологически обеспечены
и привязаны к национальной шкале времени Российской Федерации UTC (SU).
и привязаны к национальной шкале времени Российской Федерации UTC (SU).
Что контролирует и учитывает Система КМУТ
1
.
Зонды КМУТ используют проприетарные протоколы для метрологических измерений,
HTTPS – для взаимодействия Зондов и серверов Центрального узла, ICMP, SNMP, API-запросы
HTTPS – для взаимодействия Зондов и серверов Центрального узла, ICMP, SNMP, API-запросы
2
.
Проверяется заявленная пропускная способность услуги связи по передаче данных
3
.
С помощью инструмента KMUT-QUAL измеряются коэффициент потерь пакетов, время задержки передачи пакетов и вариация времени задержки
4
.
Инструмент опроса по SNMP осуществляет сбор различных типов данных о состоянии, производительности и загрузке контролируемого оборудования и его интерфейсов с последующей обработкой полученных значений за заданный период измерения
5
.
С помощью MTU Discovery определяется максимальное значение MTU
6
.
Контролируются параметры качества услуг связи по классам трафика с учетом DSCP
7
.
С помощью TWAMP/TWAMP light измеряются минимальная, максимальная и средняя круговая сетевая задержка, а также процент потерь пакетов
8
.
Контролируются параметры сервисов по методике Y.1564: FLR, FTD, FDV, CIR, EIR, Traffic Policing, доступность
9
.
По данным NetFlow анализируются объем
и структура сетевого трафика: источники
и получатели, направление, протоколы и порты, уровень обслуживания, объем данных
и количество пакетов
и структура сетевого трафика: источники
и получатели, направление, протоколы и порты, уровень обслуживания, объем данных
и количество пакетов
Что контролирует и учитывает Система КМУТ
1
.
Зонды КМУТ используют проприетарные протоколы для метрологических измерений, HTTPS — для взаимодействия Зондов
и серверов Центрального узла, ICMP, SNMP, API-запросы и проприетарные тесты между оборудованием КМУТ — для выполнения измерений
и серверов Центрального узла, ICMP, SNMP, API-запросы и проприетарные тесты между оборудованием КМУТ — для выполнения измерений
2
.
Проверяется заявленная пропускная способность услуги связи по передаче данных
3
.
С помощью инструмента KMUT-QUAL измеряются коэффициент потерь пакетов, время задержки передачи пакетов и вариация времени задержки
4
.
Инструмент опроса по SNMP осуществляет сбор различных типов данных о состоянии, производительности и загрузке контролируемого оборудования
и его интерфейсов с последующей обработкой полученных значений
за заданный период измерения
и его интерфейсов с последующей обработкой полученных значений
за заданный период измерения
5
.
С помощью MTU Discovery определяется максимальное значение MTU
6
.
Контролируются параметры качества услуг связи по классам трафика с учетом DSCP
7
.
С помощью TWAMP/TWAMP light измеряются минимальная, максимальная и средняя круговая сетевая задержка, а также процент потерь пакетов
8
.
Контролируются параметры сервисов по методике Y.1564: FLR, FTD, FDV, CIR, EIR, Traffic Policing, доступность и QoS по DSCP
9
.
По данным NetFlow анализируются объем и структура сетевого трафика: источники и получатели, направление, протоколы и порты, уровень обслуживания, объем данных и количество пакетов
Как работает мониторинг
Объекты
Витрина
Измерения
Инциденты
Обработка
Уведомления
Настройка объектов и измерений
В Системе КМУТ создаются контролируемые объекты, каналы и связи между ними. Для каждого объекта назначаются типы измерений, параметры и расписание
Система КМУТ описывает каналы связи, точки подключения, сетевое оборудование, их параметры и взаимосвязи с использованием встроенной UML-модели. Это позволяет объединить отдельные участки сети в единую логическую структуру, связать каналы с оборудованием и услугами связи, а затем отображать их состояние и зависимости в общей иерархии
Ресурсно-сервисная модель
При необходимости и в соответствующей конфигурации Зонды КМУТ могут выполнять функции коммутации и маршрутизации, поддерживать динамическую маршрутизацию и автоматически переключать пользовательский трафик на резервную услугу связи с возвратом на основную после ее восстановления
Управление трафиком и резервирование каналов
Управление трафиком
и резервирование каналов
и резервирование каналов
Модуль «ПСИ» позволяет настроить уровни критичности, состояния и правила регистрации инцидентов на основе результатов измерений, опросов и вычисляемых метрик. Уведомления об изменении состояния и открытии или закрытии инцидентов направляются выбранным группам пользователей
Состояния, инциденты и уведомления
Накопленные результаты измерений позволяют формировать отчеты по доступности и параметрам качества услуг связи за произвольный период. Отчеты могут строиться по требованию или по расписанию и выгружаться в XLSX, PDF, DOCX, ODT и CSV
Контроль SLA и отчетность
NetFlow используется для сбора, обработки, хранения и визуализации сведений о потоках трафика, проходящих через каналообразующее оборудование. Правила агрегации позволяют группировать данные по объектам, направлениям, типам и классам трафика
Анализ трафика по NetFlow
TWAMP/TWAMP light применяется для измерения круговой сетевой задержки и процента потерь пакетов. Y.1564 предназначен для проверки параметров одного или нескольких сервисов в заданных направлениях и позволяет формировать отчетные формы по результатам тестов
TWAMP/TWAMP light и Y.1564
KMUT-QUAL используется для измерения коэффициента потерь пакетов, времени задержки и вариации времени задержки. KMUT-UTIL позволяет рассчитывать среднюю загрузку канала за период проведения измерения. Эти измерения применяются для постоянного контроля качества действующих услуг связи
Измерения KMUT-QUAL и модуль опроса по SNMP
Основные возможности
Связь
с компонентами Системы КМУТ
с компонентами Системы КМУТ
Связь с компонентами Системы КМУТ

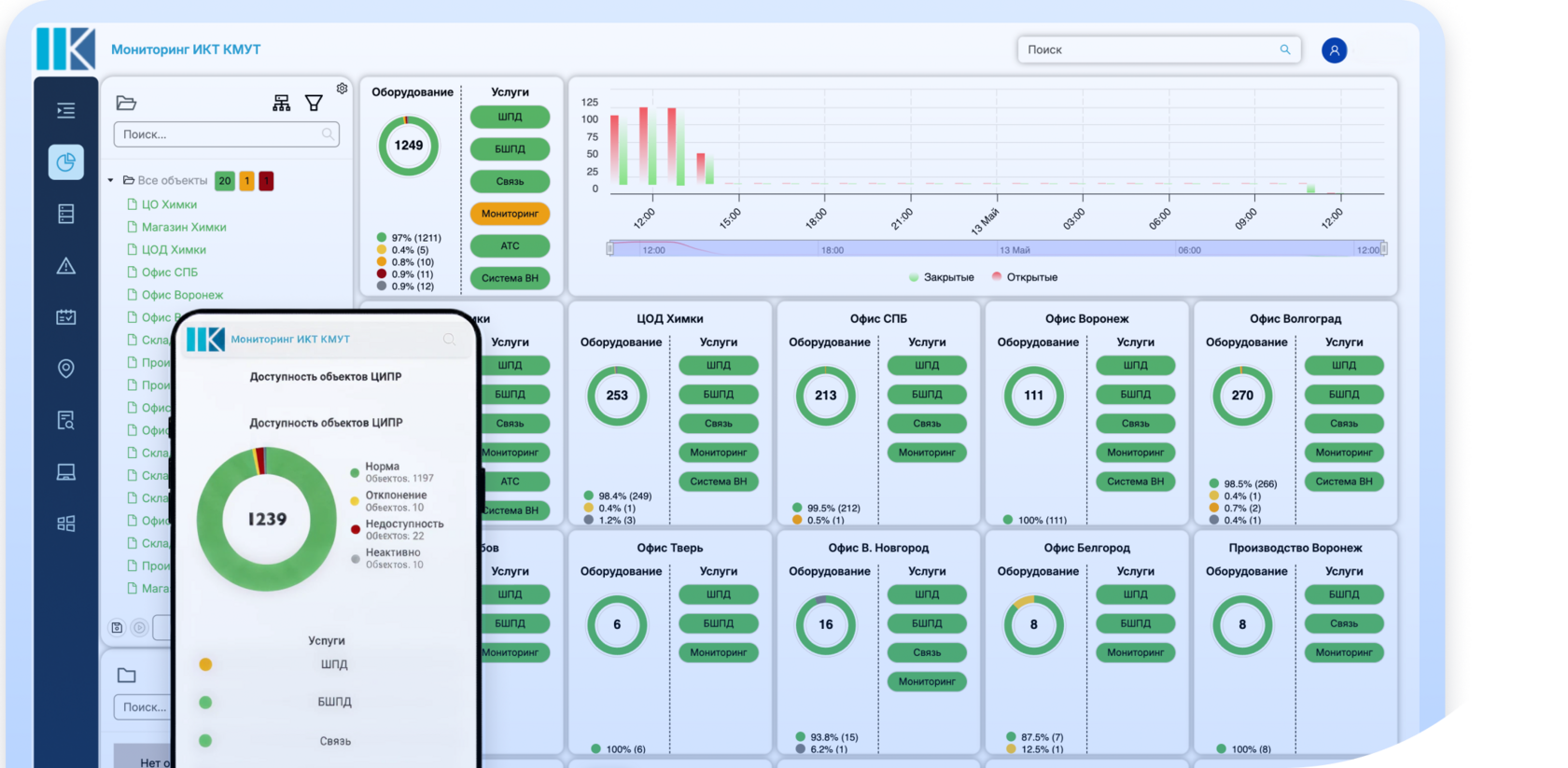

Интерфейс «Витрина»
Отображает состояние объектов, графики метрик, информационные панели, карты, инциденты и отчеты
Подсистема построения отчетов
Формирует разовые и регулярные отчеты по накопленным данным
Сервер интеграции
Обеспечивает обмен данными со сторонними системами и модулями
Зонды КМУТ
Выполняют измерения параметров услуг связи, передают результаты на серверы Системы КМУТ и, в зависимости от модели, могут выполнять функции агрегации, маршрутизации и резервирования
Серверы центрального узла
и серверы сбора данных
и серверы сбора данных
Управляют измерениями и опросами, принимают, обрабатывают и сохраняют результаты
Модуль «ПСИ»
Формирует состояния и уровни критичности объектов, регистрирует инциденты по настроенным правилам
Практическая ценность для заказчика
Практическая ценность
для заказчика
для заказчика
Объективный контроль качества
Оценка качества услуг связи выполняется на основании измерений, а не только обращений пользователей
Локализация отклонений
Фиксируются конкретный нарушенный параметр и время возникновения отклонения
Контроль SLA
Данные используются для проверки соблюдения SLA и технического взаимодействия с оператором связи
Классификация сетевых проблем
Обеспечивается разделение проблем доступности, качества передачи данных и загрузки канала
Планирование пропускной способности
Анализ состава трафика позволяет обосновывать решения по изменению полосы пропускания или правил приоритизации
Контроль распределенной сети
Обеспечивается централизованный контроль распределенной сети, включая филиальные, резервные и межплощадочные соединения
История, отчетность и интеграция
Обеспечиваются хранение истории, формирование отчетности и интеграция результатов в общий контур эксплуатации
Сценарии применения
Территориально распределенные организации
Контроль услуг связи между центральной площадкой, филиалами, удаленными объектами и центрами обработки данных
Государственные и ведомственные сети
Государственные
и ведомственные сети
и ведомственные сети
Измерение доступности и качества услуг связи на объектах с централизованным хранением результатов, инцидентов и отчетов
Операторы связи и внутренние телекоммуникационные службы
Проверка параметров услуг связи, тестирование сервисов по Y.1564, анализ NetFlow и подготовка отчетности по SLA
ЦОДы и критичные межплощадочные соединения
Постоянный контроль основных и резервных соединений, от которых зависит доступность информационных систем и прикладных сервисов
